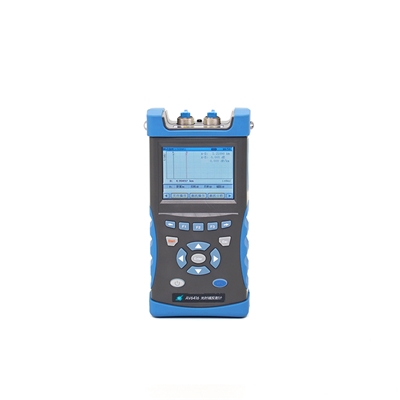

中电41所AV6416

推荐理由:

AV6416掌上型光时域反射计是针对FTTX而设计的测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性,并能对光纤线 路中的事件点、故障点准确定位。

全国服务电话:
400-800-1810、189-8062-7015

产品介绍/ Products

演示视频
主要特点

主要特点:

掌上型、重量轻、便于携带;

业界最先进的双色双料一体化模具工艺,坚固耐用;

高级防反射LCD,野外环境下显示界面清晰可见;

1m超短事件盲区,测试光纤跳线轻松自如;

具有自动及手动测试功能;自动来光监测功能;

触摸屏和按键双重操作;

双USB接口功能,既可外接U盘,也能通过SyncActive软件与PC机通信;

支持Bellcore GR196及SR-4731文件格式;

智能电池电量指示及电池低电压告警功能;

WinCE视窗操作系统,中英文操作界面;

超过10小时的超长电池续航时间,适于长时间野外施工;

内置VFL可视红光故障定位功能;

OTDR光输出头采用可更换方式,端面清洁更加方便;

应用软件在线升级,无需返回原厂。



超短事件盲区

AV6416具有超短的事件盲区,尤其适于对超短的光纤链路或光纤跳线的测试。



快速自动测试

AV6416的自动测试功能使得用户无需了解更多的有关该仪器操作的细节,测试步骤变得非常简单,只需要接入光纤、点击【测试】按钮即可,仪器会自动设置最佳测试条件并最终给出准确的测试结果,如测试曲线和事件列表等。



快速曲线分析

AV6416能够快速准确地查找出测试曲线中的事件点或故障点及其位置信息,并以事件表的形式列出线路中所有的事件信息,这对线路维护人员非常有用,既提高测试效率,又无需了解烦琐的背景知识。



超强的文件管理

AV6416具有强大的文件管理功能,除了能对机内或U盘中的文件进行存储、浏览、删除外,还能够外接基于PCL语言的激光打印机或喷墨打印机,以便打印测试报表。除此之外,AV6416还可借助SyncActive软件通过USB数据线与PC机高速通信。



便利的VFL功能

借助AV6416的可视红光故障定位(VFL)功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置,以便维护人员及时采取措施,节省时间。



自动来光监测及告警功能


当OTDR测试光纤链路时,如果光纤中有通信光信号,会造成测试结果不准确,甚至会对仪器的光探测器造成不可恢复的损坏。AV6416 具有对被测光纤中的通信光信号自动监测功能,一旦光纤接入到AV6416的光接口中,系统将自动监测光纤中是否有通信光信号,一旦监测有光信号,将告警提示,为仪器提供最快最及时的保护。



技术参数
基础参数
操作方式

触摸屏+按键双操作

适用光纤

单模

测量波长

1310nm、1550nm,可定制1625nm

测试接口

标配FC、SC、ST三种转换头

测量模式

手动测试(实时、平均)、自动测试、盲区测试






测量精度
动态范围

28/26dB

事件盲区

≤1米

衰减盲区

7米

损耗精度

±0.05dB/dB

距离精度

±(1m+取样间隔+0.003%×距离)

不包含折射率置入误差

脉冲宽度

10、30、80、160、320、640、1280

5120、10240ns

距离范围

0.5、1、2、4、8、16、32、64、128、256km

采样点数

64k

采样精度

0.25、0.5、1、2、4、8、16m

群折射率

1.00000~2.00000






尺寸重量
屏幕尺寸

3.5英寸彩色LCD触摸屏,320×240

主机重量

1kg(含电池)

外观尺寸

100mm×210mm×60mm






数据存储
存储容量

≥800幅

文件格式

.ei、.sor






其他功能VFL功能

650nm±20nm,2mW(典型);CW/1Hz

光功率计

-

稳定光源

-

智能光眼

-

操作语言

简体中文/English,可按需定制其他国家语言






外部接口电源接口

AC/DC适配器:AC 100V~240V,50/60Hz,1.5A

直流:15V~20V,2A

内部锂电池:7.4V,44000mAh,可持续测试10小时

其他接口

2个USB接口(USB、Min-USB)






环境要求工作温度

0℃~40℃

存放温度

-40℃~+70℃,相对湿度:5%~95%,无结露

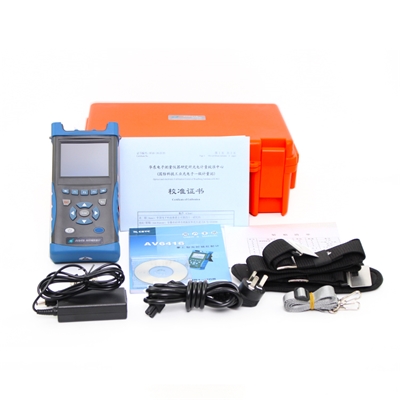

标准配件



标准配件:

AV6416主机×1台

交流电源线×1根

电源适配器×1个

FC测试接头×1个

SC测试接头×1个

ST测试接头×1个

产品合格证×1份

用户手册×1份

光盘(模拟分析软件)×1份

携带箱×1个

背带×1根

仪表背带×1根

*售后服务:主机质保 18个月   电池质保  3个月

*测试接头为易耗件,无质保
