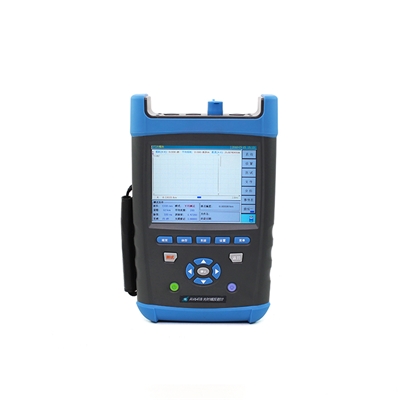

中电41所AV6418
- 推荐理由：
AV6418外观采用业界最为先进的双色双料一体化模具设计工艺，外观新颖亮丽、坚固耐用，采用触摸和按键双重操作方式，操作非常方便；内置高级防反射的LCD显示单元，即便野外环境下，操作界面也清晰可见；整机具有4路光接口，可同时实现光功率计、VFL、单模及多模测试功能，接口类…
全国服务电话：400-800-1810、189-8062-7015
- 推荐理由：
产品介绍/ Products
演示视频
主要特点
≤0.8m超短事件盲区，测试光纤跳线轻松自如；
45dB大动态范围，256k数据采样点；业界最先进的双色双料一体化模具工艺，坚固耐用；高级防反射LCD，野外环境下显示界面清晰可见；
具有多种测试模式、触摸屏及快捷键操作；
通信光自动监测功能；具有以太网远程控制功能；
双USB接口功能，可外接U盘、打印机及通过SyncActive软件与PC机通信；
支持Bellcore GR196及SR-4731文件格式；
电池低电压告警功能；WinCE视窗操作系统，中英文操作界面；
内置可视红光故障定位（VFL）及光功率计功能；
多种OTDR光输出头类型可随意更换，端面清洁更加方便；
应用软件在线升级，无需返回原厂。
超短事件盲区
AV6418C具有≤0.8m的超短事件盲区，尤其适于对超短的光纤链路或光纤跳线的测试。
快速曲线分析
AV6418C能够快速准确地分析出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，只需观察事件表即可对被测线路的状况一目了然。
快速自动测试
AV6418C的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置最佳测试条件并最终给出准确的测试结果，如测试曲线和事件列表等。
特有的PON网络测试功能
AV6418C是光纤接入网及FTTx的理想的测试仪器，内置有独特的PON网络测试功能，能够透过1:8～1:64的光分路器，凭借其≤1m的超短的事件盲区及0.05m的高测距分辨率，可以实现对PON网络各分支的精确测试。
可视故障定位（VFL）功能
AV6418C内置的可视红光故障定位（VFL）功能，具有CW / 1Hz / 0.5Hz三种工作模式，可快速发现短距离光纤链路中的断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
自动来光监测及告警功能
当OTDR测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器内部的探测器造成不可恢复的损坏。AV6418C 具有对被测光纤中的通信光信号自动监测功能，被测光纤只要接入到AV6418C的光接口中，仪器便自动感应并监测光纤中是否有通信光信号，一旦监测到有光信号，将及时提示告警信息，为仪器提供最快最及时的保护。
丰富的外部接口
AV6418C标配有丰富的外部接口，如USB、Min-USB、以太网、耳机及SD接口。因此，可以实现以下功能：外接U盘或SD卡；外接基于USB接口的打印机；与PC机数据通信；通过以太网实现远程控制；
技术参数
| 基础参数 | 操作方式 | 触摸屏+按键双操作 |
| 适用光纤 | 单模 | |
| 测量波长 | 1310nm、1550nm，可定制1625nm | |
| 测试接口 | 标配FC、SC、ST三种转换头 | |
| 测量模式 | 手动测试(实时、平均)、自动测试、盲区测试 |
| 测量精度 | 动态范围 | 42/40dB |
| 事件盲区 | ≤0.8米 | |
| 衰减盲区 | 5米 | |
损耗精度 | ±0.03dB/dB | |
距离精度 | ±（0.75m+取样间隔+0.0025%×距离） 不包含折射率置入误差 | |
| 脉冲宽度 | 5、10、30、80、160、320、640、1280 5120、10240、20480ns(单模) 5、10、30、80、160、320、640、1280ns(850多模) | |
| 距离范围 | 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模) 0.4、0.8、1.6、3.2、6.4、16、32km(850多模) | |
| 采样点数 | 256k | |
| 采样精度 | 0.05、0.1、0.2、0.5、1、2、4、8、16、32m | |
| 群折射率 | 1.00000~2.00000(步长0.00001) |
| 尺寸重量 | 屏幕尺寸 | 6.5英寸彩色LCD触摸屏，640×480 |
| 主机重量 | 2.2kg(含电池) | |
| 外观尺寸 | 186mm×295mm×75mm |
| 数据存储 | 存储容量 | ≥800幅(机内)，≥65500幅(SD，4G) |
| 文件格式 | .ei、.sor |
| 其他功能 | VFL功能 | 650nm±20nm，2mW(典型)；CW、1Hz、2Hz |
| 光功率计 | 工作波长：1200nm~1625nm； 功率范围：-60dBm~0dBm； 不确定度：±5%(-25dBm、CW)； (选件，非标配) | |
| 稳定光源 | 工作波长：1310/1550nm； 功率范围：≥5dBm； 工作模式：CW、270Hz、1kHz、2kHz； (选件，非标配) | |
| 智能光眼 | - | |
| 操作语言 | 简体中文/English，可按需定制其他国家语言 |
| 外部接口 | 电源接口 | AC/DC适配器：AC 100V~240V，50/60Hz，1.5A 直流：19V±2V，2A 内部锂电池：14.8V，44000mAh，可持续测试10小时 |
| 其他接口 | 2个USB接口(USB、Min-USB)、以太网、耳机、SD槽 |
| 环境要求 | 工作温度 | -5℃~+50℃ |
| 存放温度 | -40℃~+70℃，相对湿度：5%~95%，无结露
|

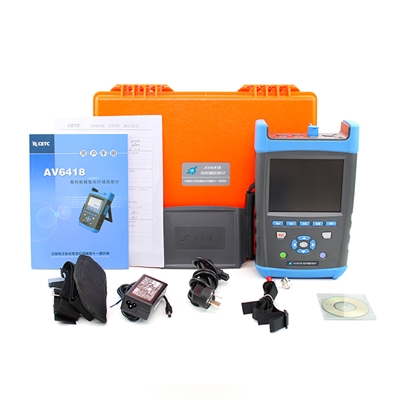

标准配件
AV6416主机×1台 | 交流电源线×1根 | 电源适配器×1个 |
FC测试接头×1个 | SC测试接头×1个 | ST测试接头×1个 |
产品合格证×1份 | 用户手册×1份 | 光盘(模拟分析软件)×1份 |
携带箱×1个 | 背带×1根 | 仪表背带×1根 |
*售后服务：主机质保 18个月 电池质保 3个月 *测试接头为易耗件，无质保 | ||
