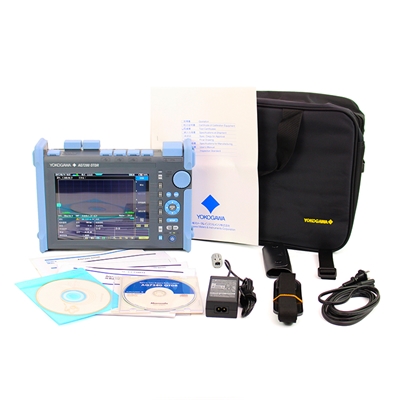

日本横河AQ7280

推荐理由:

在光纤网络铺设和维护作业中,市场对现场测试 设备的可靠性和易用性需求正在不断攀升。为响 应这一需求,YOKOGAWA专门设计出全新的光 时域反射仪(OTDR)——AQ7280系列,它们可以 为现场技术人员提供既快速又精确的测量,使测 量变得更从容。 AQ7280应用广泛,可以满足从光接入…

全国服务电话:
400-800-1810、189-8062-7015

产品介绍/ Products

演示视频
主要特点

AQ7280应用广泛,可以满足从光接入网到核心网分析的所有测试测量需求。AQ7280 OTDR能为您带来:

  • 安全可靠:坚固的机身设计,支持在恶劣的 现场条件下工作。成熟的操作系统不但能够确保 测量的稳定性,做出快速响应,而且其防护软件 还可以出色地抵御病毒攻击。

  • 操作方便:采用多点式触摸屏与硬键按钮相 结合的双操作模式。通过全新的应用软件,可以 实现全自动测量并轻松查看分析结果。

  • 闪电速度:闪电开机。多任务处理可大幅提 高测试效率。通过无线连接可第一时间获得测量 报告。

外观设计
横河 OTDR AQ7280 外观设计



友好、快速的功能——一切尽在指尖!

多任务处理

提高测试效率!
在高效操作系统的管理下,可同时执行多个功能。横河 OTDR AQ7280 多任务处理
如今用户在对特定纤芯执行OTDR测量的同时,还可以确认其他纤芯的光功率和连接器的端面质量。

双操作模式

触摸屏与硬键按钮相结合!Yokogawa
可用手指轻点、滑动、缩放或按压操作仪器屏幕。既可以 选择8.4英寸高分辨率多点触控的电容式触摸屏,也可以 随心所欲地选择硬键按钮的任意组合。
这使OTDR的操作 实现了前所未有的快捷!

闪电开机

不超过10秒钟!Yokogawa
AQ7280从关机状态到测量准备仅需 几秒钟时间,这完全归功于最新的高速硬件 和高效的操作系统。
测量随时待命!

Smart Mapper

一键测量、完整的网络特性、轻松阅读报告Yokogawa OTDR AQ7280 Smart Mapper
只需按一个按钮,仪器将利用多个不同的脉宽来进行测量,利用智能算法对线路中的事件进行发现与描述。
简单的图标式视图方便描述线路事件点。通过用户自定义的阈值,可直接执行通过/失败判断。
可轻松切换曲线视图,便于手动补充分析。(选择/SMP选件时可用)

多光纤测量

数据库视图、分组、快速浏览网络特性Yokogawa OTDR AQ7280 多光纤测量
数据库视图中包含基于OTDR的应用功能。
可指导用户按顺序跟踪多个光纤的测量情况。
特定纤芯的OTDR曲线、光功率和连接器的表面图像被划分为一组。
利用通过/失败判断,可轻松描述纤芯性能。

无线连接

远程控制、远程数据传输Yokogawa
利用安装WindowsTM操作系统的设备和无线路由连接技术。
可以远程控制OTDR。运用FlashAiTM技术。
,可以将测量结果从OTDR传输到运行windowsTM操作系统的设备上。此外,通过邮件/文件传输软件发送结果/报告可方便直接生成报表。

鹰眼功能

及时准确地定位断点位置Yokogawa OTDR AQ7280 鹰眼功能
在长距离测量范围内尽可能实现高采样分辨率,从而降低距 离偏移误差。
介于距离偏移误差相对较小,用户可以准确定位实际的断点位置,距离精度高。
定位越快,修理越及时。

15小时电池续航能力

持续不断地供电横河 OTDR AQ7280 电池续航15小时
想象一下,在远程工作站的整个工作时段内,用户都不必担心电池电 量耗尽的问题。AQ7280锂电池拥有的强劲电力,可使它在Telcordia标准条件下持续供电15个小时。并且,即使激光一直处于打开状态,续航时间也可长达10个小时!

模块化设计

提供全范围选择Yokogawa
共有9个OTDR模块可供选择,包括从单模到多模、低动态范围到超大动态范围以及2波长到4波长。
用户可根据自身需求为仪器定制光功率计、光源、可见光源以及光纤端面探测器等等。

连接器的质量保证

放大、检测、全面固定Yokogawa
采用高性能LightelTM纤端面探测器,使光纤连接器表面实现可视化,便于检查划痕和污渍。
减少了90%光纤光缆的问题。

方便网络故障排查的优越功能

PDF 报告

内置后期处理软件,用于生成PDF格式的OTDR报表。Yokogawa OTDR aq7280 PDR报告
报表模板的结构灵活,可满足用户对报表的要求。
通过AQ7280的无线连接,PDF报表可通过网络传输,用于及时汇报。



对间歇性断网的监视

在寒冷天气条件下,因光纤弯曲或连接松动会导致光网连接时断时续。要识别这种间歇性断网就需要用到定期监视和高 级分析算法。横河 OTDR AQ7280 监视间歇性断网
OTDR预约测量功能有助于监视用户自定义测量周期和间隔内的特定纤芯。
测量结果将与参考波形作比对,并会对任何差异进行分析。
根据用户自定义损耗阈值,识别特定距离的差异并记录其发生的时间。(选择/MNT选件时可用)

宏弯探测器

通过单键操作就可以获得在同一根光纤上的的多个波长曲线。借助OTDR的高级分析功能中的宏弯定性分析。CN AQ7280 Detector
当同一事件点在不同波长下损耗的差异超过用户设定的阈值时,这样宏弯点就被发现了。
这样用户可以立刻对光纤网络中的宏弯事件进行识别与定位。

故障定位器

通过结果OTDR的应用功能,可简单识别光纤上的断点位置。YOKOGAWA OTDR AQ7280 故障定位器
智能算法可灵活适应选中的点对点或PON网络拓扑结构。
距离信息视图简洁,方便理解。
通过轻松地切换曲线视图,可获得更多的详细分析结果。



PON 优化

利用出色的硬件性能和先进的分析算法,AQ7280*可以通过多端口分路器(高达1×128)准确地描述无源光网络(PON)。
PON模式可以帮助初学者或专业用户基于PON拓扑信息轻松进行OTDR测量设置,以获得最佳测量效果。短事件盲区和高采样 分辨率让用户能够检测到近端位置上的连接器,近似0.5米(低于20英寸)。
通过内置光学截止滤波器和专用测量端口,AQ7283F模块可以实现PON网络的在线测量与维护。
*适用于选中的AQ7280模块。
CN AQ7280 PON



多语言支持

提供多种语言显示功能,用户可以用母语操作AQ7280。
可以使用的语言包括但不限于中文、捷克语、荷兰语、英语、芬兰语、法语、德语、意大利语、挪威语、波兰语、葡萄牙语、西班牙语、瑞典语和土耳其语。

光功率计和低光功率计



测试发送器或网络性能时,可以将光源的光功率值显示为绝对值或相对值。测量结果可以保存供参考使用。 此选件是光纤安装和维护过程中的宝贵测试仪器。

可以对校准波长和可选波长进行设置,测量单模和多模光纤,也可以检测连续波和调制波。可以选择普通功率计或者低光功率计*,这两个选件的规格和功能不同。

*将选中的OTDR单元作为选件时适用。
Yokogawa OTDR AQ7280 光功率计和低光功率计选件


稳定光源*



光源输出稳定连续光,与光功率计组合使用,用来准确测量点到点的衰减。通过调制光功能,也可以输出 270Hz/1kHz/2kHz的调制光,用于在现场光纤网络中识别光纤或连续性检查。

*将选中的OTDR单元作为选件时适用。
YOKOGAWA otdr AQ7280 光源




可见光源



可见光源是可见、连续/调制的红色激光,是用来检查跳线、发射光纤或短光纤链路连续性的宝贵测量仪器。发 生故障事件时,可以在视觉上将光纤上的断点和弯曲识别为可见光。


技术参数

AQ7280 OTDR主机

项目规格
显示器8.4英寸彩色TFT LCD(分辨率: 800×600、多点触控的电容式触摸屏)
电气接口单元接口×1、模块接口×1、USB 2.0×3(TYPE A×2、TYPE B(mini)×1)*2、以太网(10/100BASE-T、选件)×1、SD卡插槽×1
远程控制USB TYPE B(mini)、以太网(TCP/IP)
数据存储存储内部存储: ≥1000个波形、外部存储: USB存储器、SD卡
文件格式保存: SOR、CSV、SET、BMP、JPG、CFG、PDF;读取: SOR、SET
外部尺寸约287mm(W)×210mm(H)×80mm(D)(不包括凸起部分)
重量约2.2kg(包括内置电池和保护盖,但不包括OTDR单元和选件。)
OTDR功能最小读数分辨率横轴: 1cm、纵轴: 0.001dB
群折射率1.30000 ~ 1.79999(0.00001步进)
距离单位km、mile、kf
测量两个任意点之间的距离、损耗、回波损耗
分析多曲线分析、双向曲线分析、差异曲线分析、截面分析、宏弯分析
其他功能多光纤项目、故障定位、工作完成通知、文件报告、自动事件搜索、通过/失败判断、日程测量(选件)、Smart Mapper(选件)

OTDR单元

项目规格
型号AQ7282AAQ7283AAQ7284AAQ7285A
波长(nm)1310±25/1550±25
光端口数1
适用光纤SM(ITU-T G.652)
距离范围(km)0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512
脉宽(ns)3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
采样分辨率最小2cm
采样点数最多256000点
距离测量精度±(0.75m+测量距离×2×10-5+采样分辨率)
事件盲区(m)0.6
衰减盲区(m)3.5/4
动态范围(dB)38/3642/4046/4550/50
损耗测量精度±0.03dB/dB
回波损耗测量精度±2dB
光连接器通用适配器SC、FC、LC、SC APC
激光等级Class 1MClass 1M(1550nm)、Class 3R(1310nm)
最大光脉冲输出功率-
外部尺寸约211mm(W)×110mm(H)×32mm(D)(不包括凸起部分)
重量约420g



标准配件
