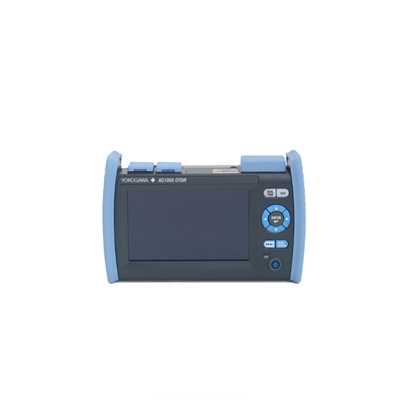

日本横河AQ1000
- 推荐理由：
AQ1000的推出，填补了OTDR便携机型产品线的空白。新机型特别有助于运营商工作人员在光纤接入网络，最后一公里的现场安装调试工作。虽然AQ1000定位为性价比超高的入门机型，然而AQ1000仍无愧于横河产品一贯的高质量、高精度和高可靠性，它还具备常见于高端机型的优异性能，如多…
全国服务电话：400-800-1810、189-8062-7015
- 推荐理由：
产品介绍/ Products
演示视频
主要特点
AQ1000可以满足分析光接入网的测试和测量需求。
波长: 1310 / 1550 nm
动态范围: 32 / 30 dB
尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)
重量: 660 g
多点触控触摸屏
直观呈现，反应灵敏
轻点、滑动、缩放或按压。高分辨率、反应灵敏的5.0英寸多点 触控电容触摸屏和硬键按钮使OTDR操作变得简单直观。
一键式测量操作
全自动
只需按下一个按钮，AQ1000即可启动OTDR测量，根据用户定义的阈值，根据“通过/不通过”判断，检测和全面呈现网络特 性。如果需要，测量数据可自动保存。
OTDR视图模式
曲线视图
Traditional v常规视图，包含OTDR和事件标记。
Map 视图
Si简单的图标式Map视图，便于轻松解读网络事件.
电池续航时间长
超过10小时！
不用担心日常工作期间电池电量耗尽。AQ1000的大容量锂电池可在Telcordia标准条件下续航10小时。
快速启动
不超过10秒！
从关机状态到测量准备就绪仅需几秒钟时间！
关键的测量功能
距离测量
损耗测量
回波损耗测量 (总体/部分)
自动事件搜索
通过/不通过判断
实时测量
Simple简单快速地观察网络连接状态，并对网络连接做出“通过/不通过”判断。利用标记分析可实现距离和损耗测量。
内置PC 、LS和VLS
低光功率计 (PC)
测量并显示进入光的光功率，以测试网络性能。
光源 (LS)
Outputs输出稳定的连续光/调制光，用于与光功率计配对时精确测量端到端衰减。
可见光源 (VLS)
Outputs 输出红光，以检查连接光纤或短光纤链路的连续性。可以直观地辨别光纤断裂和弯曲。
(需要/VLS选件。)
数据处理功能
直接数据保存
只需点按“直接保存”图标，即可根据用户之前的选择，以SOR或PDF格式保存测量数据。
PDF报告
内置后期处理软件，用于生成PDF格式的OTDR报表。报表模板的结构灵活，可满足用户对报表的要求。
数据传输
通过USB连接，AQ1000中存储的数据文件或PDF报告文件可轻松传输至计算机。
无线LAN
AQ1000能够与兼容LAN的设备进行数据传输和远程控制。
无线数据传输
AQ1000的数据文件可使用OTDR数据传输工具传输到智能手机或平板电脑，或使用OTDR Remote Controller软件传输到计算机。
远程控制
AQ1000可由智能手机或平板电脑通过网络浏览器进行控制，或者由计算机通过网络浏览器或OTDR Remote Controller进行控制。
注意:
需要/WLN选件。请向销售代表咨询在您所处国家是否提供。
OTDR Data Transporter 和OTDR Remote Controller是免费的应用软件。
技术参数
| 基础参数 | 操作方式 | 触摸屏+按键双操作 |
| 适用光纤 | 单模 | |
| 测量波长 | 1310nm/1550nm±20nm | |
| 测试接口 | 标配FC转换头，可选配其他接口 | |
| 测量模式 | 手动测试(实时、平均)、自动测试 |
| 测量精度 | 动态范围 | 32/30dB |
| 事件盲区 | ≤0.8米 | |
| 衰减盲区 | 4米 | |
损耗精度 | ±0.03dB/dB | |
距离精度 | ±（1m+取样间隔+0.002%±1采用分辨率） | |
| 脉冲宽度 | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000 2000, 5000, 10000, 20000ns | |
| 距离范围 | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 256km | |
| 采样点数 | 265000k | |
| 采样精度 | 最小0.5m | |
| 群折射率 | 1.30000~1.79999（0.00001步长） |
| 尺寸重量 | 屏幕尺寸 | 5.0"彩色TFT LCD WVGA（电容触摸屏） 分辨率：800×480像素 |
| 主机重量 | 660g(含电池) | |
| 外观尺寸 | 185mm×116mm×56mm |
| 数据存储 | 存储容量 | ≥2000条测试曲线 |
| 文件格式 | SOR(Telcordia), SET, CSV, BMP, JPG, PNG |
| 其他功能 | VFL功能 | 选配件，650nm±20nm |
| 光功率计 | 1310/1490/1550/1625/1650nm -50~-5dBm | |
| 稳定光源 | 1310/1550±20nm | |
| 智能光眼 | - | |
| 操作语言 | 简体中文 |
| 外部接口 | 电源接口 | DC 5V 最大1.5A 内部锂电池，可持续测试10小时 |
| 其他接口 | 2个USB接口(USB、Min-USB)、1个LAN口 |
| 环境要求 | 工作温度 | -5℃~50℃ |
| 存放温度 | -20℃~+70℃，相对湿度：5%~95%，无结露
|

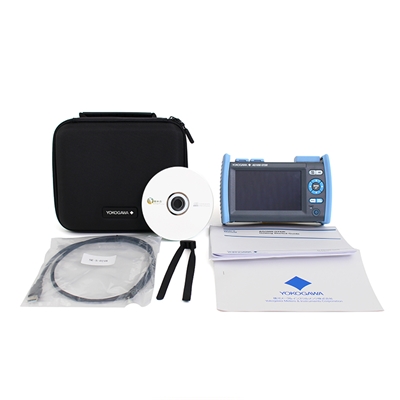

标准配件
AQ1000主机×1台 | 充电器×1个 | USB数据线×1根 |
FC测试接头×1个 | 光盘×1张 | 使用说明书×1本 |
产品合格证×1份 | 携带包×1个 | 手提带×1根 |
*售后服务：主机质保 12个月 电池质保 3个月 *测试接头为易耗件，无质保 | ||
