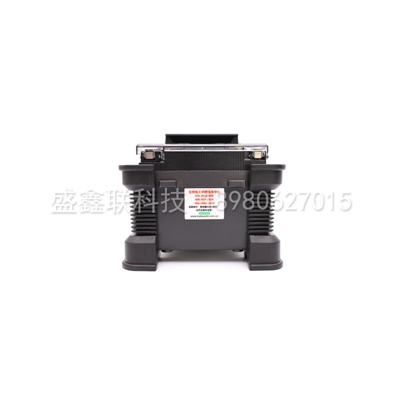

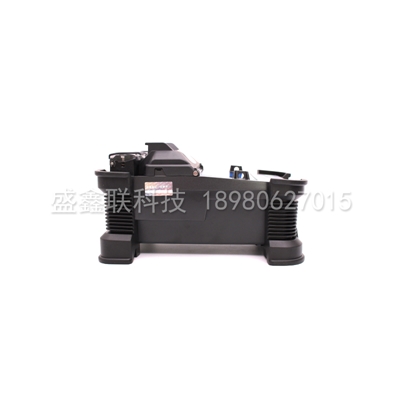

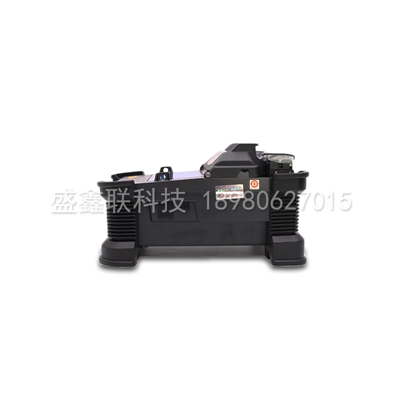

日本古河S178

推荐理由:

S178V2是日本古河最新款干线熔接机,金属机身+防震胶套大大提升了机器的耐用性。拥有所有熔接机中最大的放大倍数,光纤成像清晰,熔接损耗稳定。

全国服务电话:
400-800-1810、189-8062-7015

产品介绍/ Products

演示视频
主要特点
  • 1、 熔接机具有金属机身,橡胶弹性减震,防震防尘防水。

  • 2、 7秒快速熔接,25秒快速加热,具有连续加热功能。

  • 3、 内置锂电,双电池配置,可熔接200芯;双电源供电系统,可使用汽车点烟器供电操作,刀片有24个刀面,电极可以熔接5000次,配有电极清洁磨具可有效延长电极使用寿命。

  • 4、 视窗操作系统,中文GUI图形操作界面,多窗口显示

  • 5、 光纤几何尺寸检查功能,(切割角度、模场直径、内外径、偏心度、不圆度等)

  • 6、 无反光镜设计,结构简单可靠,故障率低。轻巧便携,仅重2.3kg,携带箱即为工作台

  • 7、 图像超级放大:光纤放大倍数608倍,

  • 8、 超清晰显示屏TFT彩显屏,32768色,亮度自动调整,斜面同样清晰

  • 9、 人性化操作-使用夹具熔接新概念,牢固夹持,操作规范

  • 10、 维修导航功能图形引导用户操作,具有抓图功能,存储100幅熔接图片

  • 11、 短尺寸熔接切割长度为5mm,熔接所有光纤类型,也可熔接80um光纤

  • 12、 信息随意传导USB接口可传输所有数据

undefined


技术参数
光纤要求光纤芯数
单芯
光纤种类单模、多模、蝶形皮线光缆、跳线等/SMF(G652)、MMF(G651)、DSF(G653)、NZDSF(G655)、BIF(G657)
切割长度5~16mm(被覆光纤直径≤250μm),10mm(被覆光纤直径:0.25~3mm)
切割端面

光纤端面角≤2°

性能展示操作方式全自动、半自动
平均损耗单模:0.02dB,多模:0.01dB,零色散:0.04dB,非零色散:0.04dB
回波损耗≥60dB
熔接时间标准SM光纤7秒
张力测试1.96~2.09N
加热时间典型加热时间14秒(标准60mm热缩管)
放大倍数X或Y单轴:304倍(可缩放608倍),X/Y双轴:101倍
电极寿命3000~5000次
电池容量2块电池典型熔接及加热次数约200芯
功能说明光纤夹具三合一复合型夹具,可夹持常规、蝶形皮线、跳线、尾纤等多种光缆
光纤识别自动识别
放电校准根据环境变化自动校正
指导视频可提供
图像显示5英寸LCD彩色液晶显示器(表面有耐冲击透明保护板)
内部程序熔接程序预置单模、多模、零色散、非零色散等多种光缆熔接程序
加热程序多种热缩管加热程序可选
尺寸外观尺寸127mm(宽)×105mm(高)×199mm(深),不含防震胶套
重量2.3kg(主机+电池)
电源接口交流电源AC:100~240V,60Hz,0~1.5A,直流电源DC:11~17V
其他接口USB2.0(mini-B型)用于PC连接,支持联网软件升级;6针mini-DIN口
环境要求工作环境温度:-10~50℃;湿度:0~95RH(不结露),海拔:0~6000m
存储环境温度:-40~80℃;湿度:0~90%(不结露),电池:-20~30℃(长期保管)

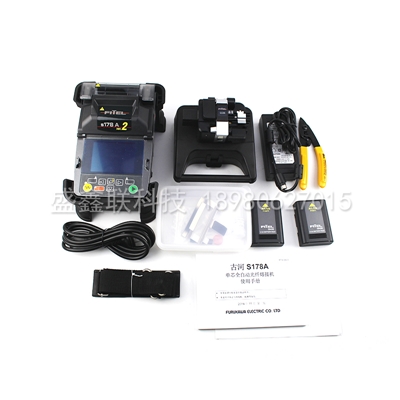

标准配件
序号配件名型号数量
1熔接机主机S178V21台
2高精度光纤切割刀S3261把
3交流电源适配器-1个
4交流电源线-1根
5锂电池S943B2块
6携带箱-1个
7备用电极-1对
8快捷指导手册-1份
9冷却托盘-1个
10背带
-1根
