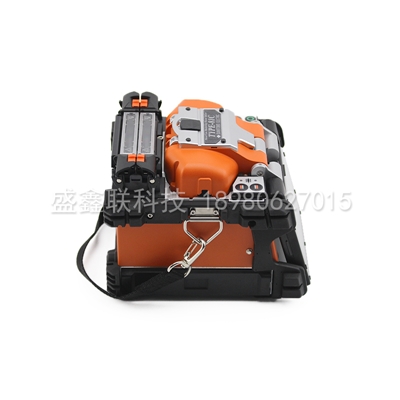

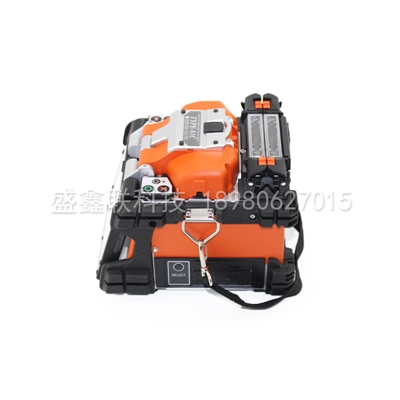

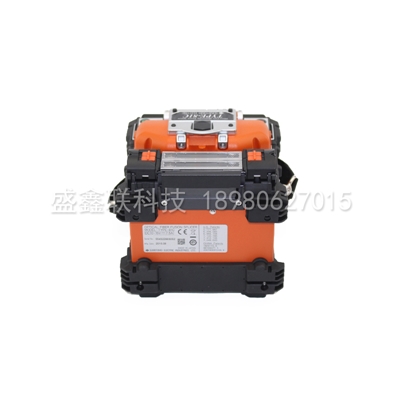

TYEP-81C是日本住友最新升级的熔接机,也是目前熔接机中速度最快,施工效率最高的,熔接效果最好的熔接机;主要用于主干通讯线路工程,是原装进口三大品牌中性价比最高的机器
光纤要求 | 光纤芯数 | 单芯 |
光纤种类 | 单模、多模、蝶形皮线光缆、跳线等/SMF(G652)、MMF(G651)、DSF(G653)、NZDSF(G655)、BIF(G657) | |
切割长度 | 5~16mm(被覆光纤直径≤250μm),10mm(被覆光纤直径:0.25~3mm) | |
切割端面 | 光纤端面角≤2° | |
性能展示 | 操作方式 | 全自动、半自动、手动三种操作方式可选 |
平均损耗 | 单模:0.02dB,多模:0.01dB,零色散:0.04dB,非零色散:0.04dB | |
回波损耗 | ≥60dB | |
熔接时间 | 典型熔接时间6秒 | |
张力测试 | 1.96~2.09N | |
加热时间 | 典型加热时间14秒(使用FPS-61-2.6热缩套管,S60mm quick模式下) | |
放大倍数 | X或Y单轴:320倍(变焦700X),X/Y双轴:88倍 | |
电极寿命 | ≥6000次 | |
电池容量 | 4600mAh大容量,典型熔接及加热次数约230芯 | |
功能说明 | 光纤夹具 | 涂覆层夹具,另标配一对蝶形皮线光缆夹具 |
光纤识别 | 自动识别 | |
放电校准 | 根据环境变化自动校正 | |
指导视频 | 可提供 | |
图像显示 | 4.1英寸触摸彩色LCD屏幕 | |
内部程序 | 熔接程序 | 预置单模、多模、零色散、非零色散等多种光缆熔接程序 |
加热程序 | 多种热缩管加热程序可选 | |
尺寸外观 | 尺寸 | 120mm(宽)×130mm(高)×154mm(深),不含防震胶套 |
重量 | 1.70kg(主机),0.30kg(电池) | |
电源接口 | 交流电源AC:100~240V,60Hz,0~1.5A,直流电源DC:10~15V | |
其他接口 | USB2.0(mini-B型)/SD/SDHC存储卡(最大32GB) | |
环境要求 | 工作环境 | 温度:-10~50℃;湿度:0~95RH(不结露),海拔:0~6000m |
存储环境 | 温度:-40~80℃;湿度:0~90%(不结露),电池:-20~30℃(长期保管) |

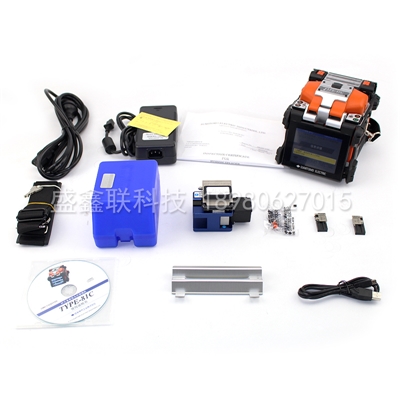

序号 | 配件名 | 型号 | 数量 |
1 | 熔接机主机 | TYPE-81C | 1台 |
2 | 高精度光纤切割刀 | FC-6S | 1把 |
3 | 交流电源适配器 | ADC-1430S | 1个 |
4 | 交流电源线 | PC-AC8 | 1根 |
5 | 锂电池 | BU-11 | 1块 |
6 | 携带箱 | CC-81 | 1个 |
7 | 备用电极 | ER-10 | 1对 |
8 | 快捷说明书 | - | 1份 |
9 | 检测报告 | - | 1份 |
10 | 背带 | - | 1根 |
11 | USB接线 | - | 1把 |
12 | CD光盘操作说明书 | - | 1把 |
13 | 冷却托盘 | - | 1个 |
